금형사출 기본 가이드
금형사출(Plastic Injection Molding)은 열가소성 수지를 가열·용융해 금형에 주입하여 동일한 형상의 부품을 대량으로 생산하는 대표적인 제조 방식입니다.
이 공정은 수천에서 수십만 개까지 생산할 수 있을 정도로 대량 생산에 최적화되어 있으며, 대규모 생산 시 개당 비용을 수 원에서 수십 원 수준까지 낮출 수 있는 경제성을 갖추고 있습니다. 또한 ±0.05mm 이하의 공차를 달성할 수 있을 만큼 정밀도가 높아, 균일한 품질의 제품을 안정적으로 제작할 수 있습니다.
오늘날 자동차 부품, 가전, 의료기기, 전자제품 외관 등 우리 일상 대부분의 플라스틱 제품이 금형사출로 제작됩니다.
금형사출 공정 단계
금형사출 사이클은 크게 4단계로 구성됩니다.
| 단계 | 설명 | 소요 시간 |
|---|---|---|
| 1. 금형 닫힘 (Clamping) | 금형을 밀폐하여 고압 사출에 대비 | 수 초 |
| 2. 수지 주입 (Injection) | 용융된 수지를 게이트를 통해 충전 | 수 초 |
| 3. 냉각 (Cooling) | 제품이 고화되며 형상 안정화 | 수 초~수 분 |
| 4. 취출 (Ejection) | 완성된 부품을 금형에서 배출 | 수 초 |
전체 사이클은 보통 20초~60초 수준이며, 제품 형상·두께·소재에 따라 달라집니다.
금형사출의 장점 및 한계점
장점
- 대량 생산 시 비용 절감: 수천 개 이상 생산할 경우 개당 단가가 획기적으로 낮아짐
- 정밀한 품질: 반복 정밀도가 높아 동일 규격 대량 생산에 적합
- 소재 다양성: ABS, PC, PP, Nylon, PEEK 등 18,000종 이상 활용 가능
- 복잡 형상 구현: 언더컷·세밀한 디테일 구현 가능
- 재활용 가능성: 스프루·러너 재활용을 통해 원재료 낭비 최소화
- 생산 속도: 사이클 당 수십 초 → 하루 수천~수만 개 생산 가능
한계점
- 초기 금형 비용 높음: 금형 제작에 수백만~수천만 원 소요
- 리드타임 길다: 금형 제작에 보통 4~8주 필요
- 설계 변경 어려움: 금형 제작 후에는 수정이 어려워 재금형 비용 발생
- 소량 생산에는 비경제적: 수십~수백 개 생산에는 CNC, 3D프린팅이 더 적합
시제품(Prototype) 제작
금형사출에서도 소량의 시제품 몰드(Prototype mold)를 제작해 설계 검증을 진행합니다.
- 목적: 설계 검증, 소비자 테스트, 마케팅 활용
- 방식: 단일 캐비티 몰드, 알루미늄 몰드, 혹은 간단한 QDM 금형 활용
- 장점: 대량 금형 제작 전 문제점을 미리 파악 → 불필요한 비용 절감
특히 의료기기·자동차·전자제품 등 규제가 많은 산업군에서는 시제품 사출이 중요합니다.

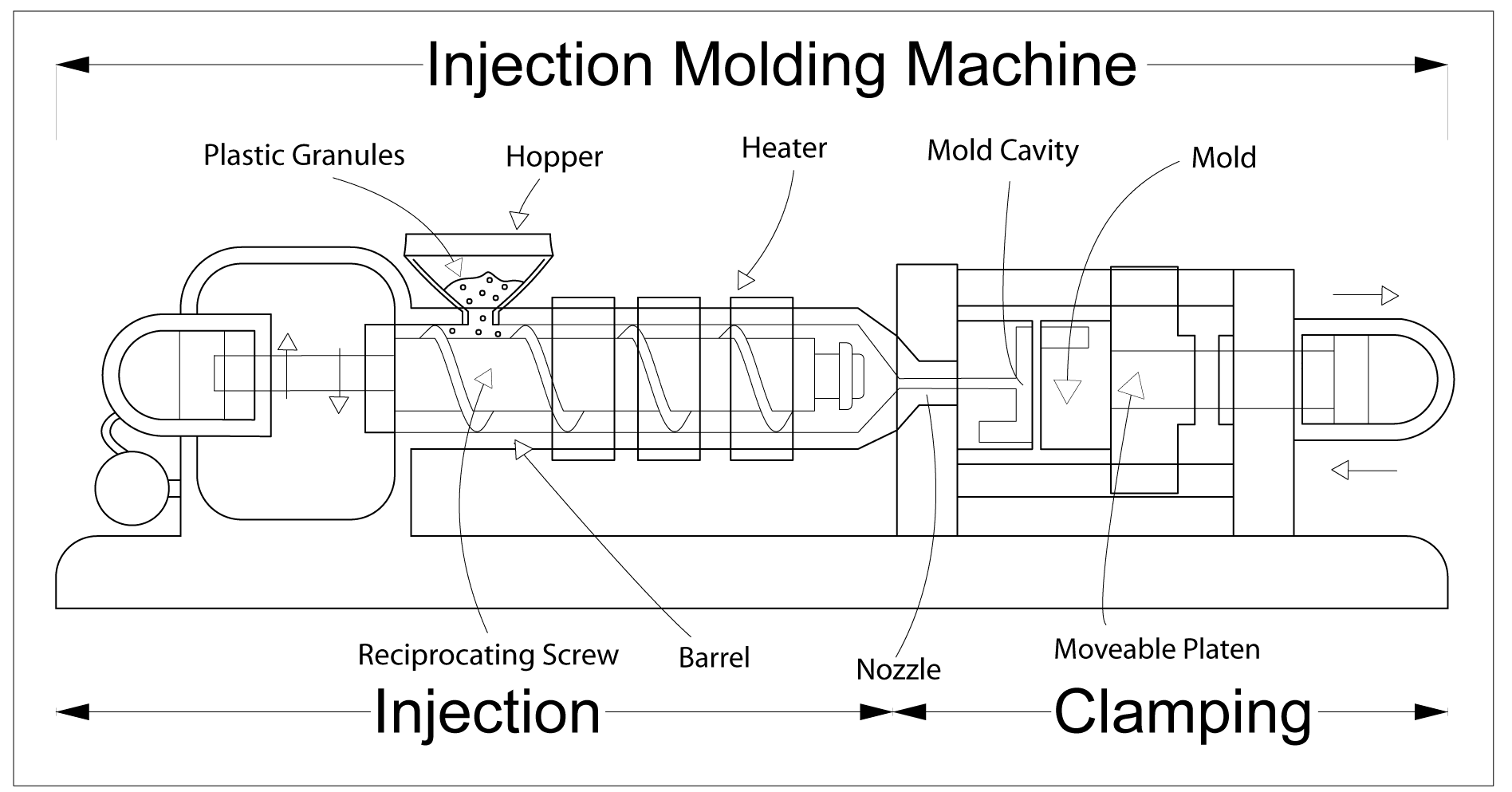

사출 장비(Injection Molding Machine) 주요 구성 요소
| 구성 요소 | 위치 | 역할 | 특징 |
|---|---|---|---|
| Hopper (호퍼) | 배럴 상단 | 펠릿 원재료 공급, 수분 제거 가능 | 깔때기 모양 투입구 |
| Pellets (펠릿) | 호퍼·배럴 내부 | ABS, PP, Nylon 등 원재료 | 작은 입자 형태 |
| Barrel (배럴) | 기계 중앙 | 원재료 용융·혼합·압축 | 히터 밴드로 감싼 원통 |
| Heaters (히터) | 배럴 외부 | 펠릿 용융을 위한 열 공급 | 배럴 주위 금속 밴드 |
| Reciprocating Screw (스크류) | 배럴 내부 | 재료 혼합·압축·사출 압력 형성 | 나선형 로드 |
| Nozzle (노즐) | 배럴 끝 | 용융 수지를 금형으로 주입 | 가열된 테이퍼형 출구 |
| Movable/Fixed Platen (플래튼) | 금형 고정/이동 지점 | 금형 개폐·클램핑 | 금속 플레이트 구조 |
사출 금형(Mold) 주요 구성 요소
| 구성 요소 | 역할 | 특징 |
|---|---|---|

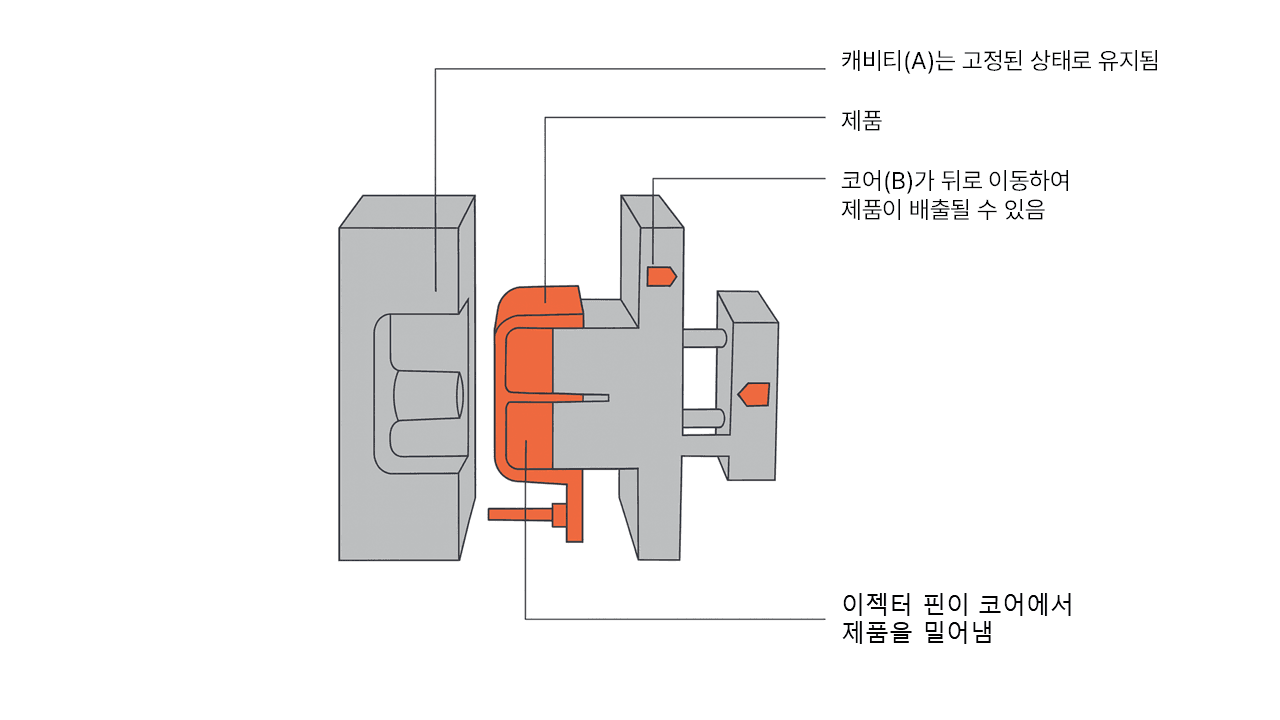

| 캐비티 / 코어 (Cavity / Core) | 제품의 외부·내부 형상 구현 | 금형 상·하측 배치, 성형 품질 좌우 |
| 러너 / 게이트 (Runner / Gate) | 수지를 금형 내부로 유도, 압력·흐름 제어 | 러너: 통로 / 게이트: 유입구 |
| 이젝터 / 이젝터 핀 (Ejector / Ejector Pins) | 성형품을 금형에서 밀어 배출 | 부품 손상 방지, 원활한 취출 |
| 냉각 채널 (Cooling Channel) | 균일한 냉각, 치수 안정화 | 사이클 타임 단축에 핵심 |
| 몰드 베이스 (Mold Base) | 금형 전체 지지·고정 | 프레임 역할 |
금형 소재로는 주로 S50C, P20, H13과 같은 금형강을 사용하며, 요구되는 수명에 따라 표면 처리(경화, 니트라이딩 등)를 적용합니다.
금형 종류
사출 금형은 생산량과 목적에 따라 다양하게 구분됩니다.
| 금형 유형 | 특징 | 활용 사례 |
|---|---|---|
| 단일 캐비티(Single cavity) | 한 번에 1개 생산 | 시제품, 소량 |
| 다중 캐비티(Multi cavity) | 2, 4, 8개 이상 동시 생산 | 대량 생산 |
| 패밀리 몰드(Family mold) | 하나의 금형에서 여러 파트 동시 성형 | 조립식 제품 |
| 인서트 몰드(Insert mold) | 금속 부품 삽입 후 일체 성형 | 커넥터, 기계 부품 |
| 오버몰드(Overmold) | 두 가지 소재 성형(예: ABS+TPU) | 전동 공구, 칫솔 손잡이 |
| MUD 금형(Master Unit Die) | 교체식 인서트로 저비용·빠른 제작 가능 | 시제품, 저량 생산 |
적용 산업
금형사출은 사실상 모든 산업군에서 다양한 부품 및 제품 제조에 적용됩니다.
- 자동차: 범퍼, 엔진 부품, 내장재
- 전자제품: 하우징, 키보드 키캡, 커넥터
- 의료기기: 케이스, 투명 부품, 기구 파트
- 생활용품: 용기, 완구, 주방용품
- 산업부품: 밸브, 씰, 기계 하우징
금형 사출은 대량 생산과 단가 절감, 높은 정밀도라는 확실한 장점을 가진 제조 공정입니다.
다만, 전통적인 금형 제작 방식은 초기 비용 부담과 제작 기간이 발생할 수 있는 공법상의 한계점이 있습니다. 따라서 프로젝트의 규모나 개발 단계에 맞춰 CNC 가공이나 3D 프린팅 같은 다양한 대체 공정을 비교 검토하는 것이 핵심입니다.
크렐로는 이러한 제조 공정의 한계를 최적화된 설계 지원과 AI시스템으로 보완합니다. 시제품 제작부터 최적의 양산 솔루션까지, 크렐로와 함께라면 가장 효율적인 제조 전략을 세울 수 있습니다. 지금 바로 전문가의 상담을 받아보세요.
