금형 사출 설계를 위한 디자인 가이드

플라스틱 제품의 대량 생산을 위한 대표적인 제조 공정인 금형 사출은 다양한 설계 요소를 종합적으로 고려해야 합니다. 생산성, 리드타임, 유지 비용, 제품 품질 등에 영향을 주는 핵심 설계 기준을 아래에 정리하였습니다. 금형 설계를 처음 시작하거나 최적화를 고민 중인 엔지니어에게 유용한 가이드가 될 것입니다.

• 금형 사출 자세히 알아보기 >>

기본 설계 원칙

일정한 벽 두께 유지 (Wall Thickness)

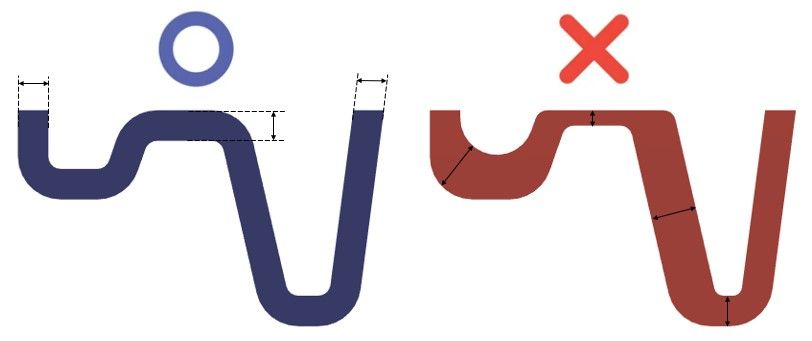

사출 성형에서 가장 기본이 되는 원칙 중 하나는 일정한 벽 두께를 유지하는 것입니다. 불균일한 벽 두께는 제품의 뒤틀림, 싱크 마크, 냉각 불균형을 유발할 수 있습니다.

설계 권장사항:

• 만약 단면의 두께 차이가 불가피할 경우, 모따기(chamfer)나 필렛(fillet)을 통해 부드럽게 연결하는 것이 좋습니다.
• 이는 수지의 흐름을 원활하게 하고, 캐비티 내에서 고르게 충전되어 제품의 품질을 높여줍니다.

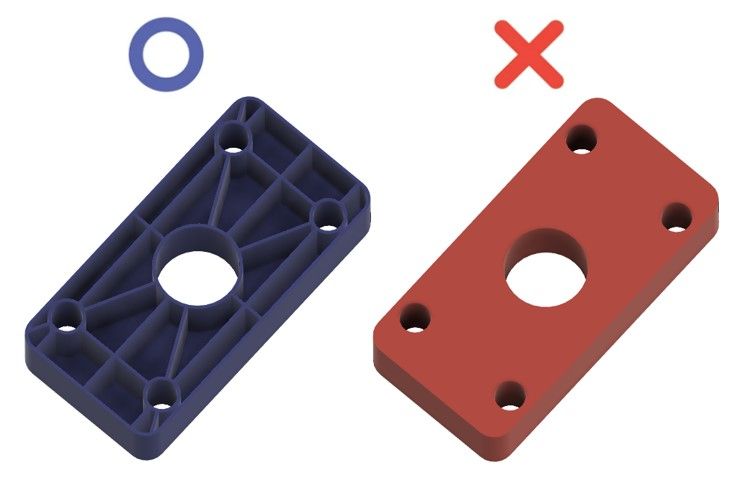

리브(Rib) 설계

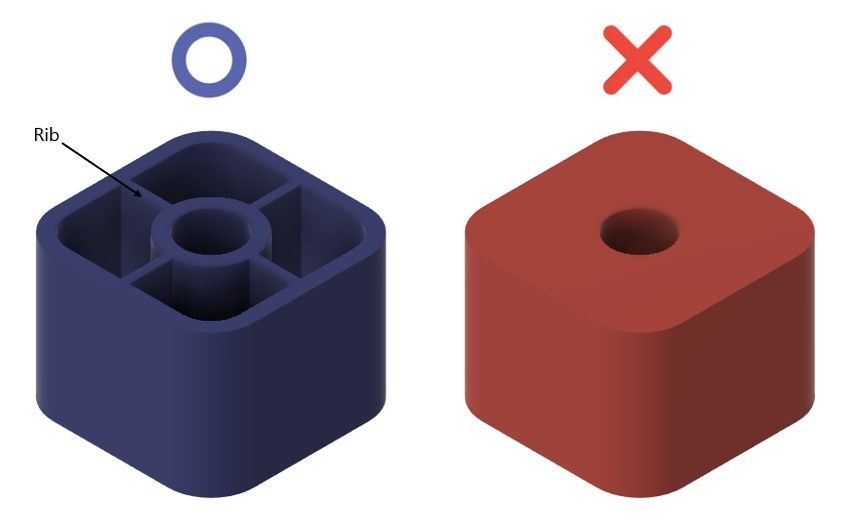

두꺼운 벽체는 제품의 뒤틀림이나 수축 등 문제를 유발하며, 냉각 시간을 증가시켜 생산성을 떨어뜨립니다. 이러한 문제를 해결하기 위한 구조적 보완이 바로 리브(Rib) 입니다.

리브는 얇은 벽체로 부피는 줄이면서도 구조 강도를 확보할 수 있는 효율적인 방법입니다.

설계 권장사항:

• 하나의 두꺼운 리브보다는 여러 개의 얇은 리브가 효과적입니다.
• 리브의 방향은 수지의 흐름 방향과 일치시켜야 합니다.
• 리브 두께는 벽 두께의 약 50% 이내로 설정해야 표면 결함을 줄일 수 있습니다.

살빼기(Shell)

살빼기란 부품의 강도는 유지하면서도 불필요한 두께를 줄여 경량화하는 기법입니다. 일반적으로 리브(Rib)와 함께 설계하여 강성을 보완하며, 과도한 냉각 시간이나 재료 낭비를 줄이는 데 효과적입니다.

대부분의 재료에서 1.2~3.0mm의 벽 두께가 안정적인 범위입니다.

아래는 대표적인 사출 성형 소재의 권장 벽 두께입니다:


설계 권장사항:

보스(Boss) 설계

보스(Boss)는 부품과 부품을 조립하거나 고정할 때 주로 사용되는 기둥 형태의 구조물로, 사출 성형 부품 설계에서 매우 중요한 요소입니다.

보스를 활용한 대표적인 결합 방식에는 억지끼움(interference fit)과 나사 체결(screw fastening)이 있습니다. 특히 나사 체결을 위해서는 보스 내부에 나사산(thread)을 형성해야 하지만, 이는 언더컷(Undercut) 형상이기 때문에 일반적인 사출 성형만으로는 제작이 어렵습니다.

이 경우에는 금속 부품인 인서트 너트(Insert Nut)를 사출 부품 내에 삽입하여 문제를 해결할 수 있습니다. 인서트는 반복적인 체결과 높은 강도를 요구하는 제품에 효과적인 솔루션입니다.

설계 권장사항:

• 외경: 인서트 외경의 약 2배
• 내경: 나사 코어의 외경과 일치
• 보스는 리브와 함께 설계해 구조 안정성 확보
• 나사 머리 삽입부는 모따기를 적용하여 체결 수월성 확보
• 벽 두께는 균일하게 유지

구배 각도 (Draft Angle)

사출 성형 공정에서 재료가 냉각되어 성형이 완료되면, 금형이 열리고 굳어진 플라스틱 제품이 이젝터 핀(Ejector Pin)을 통해 금형 밖으로 밀려나오게 됩니다. 이처럼 단순해 보이는 탈형 과정에서도 표면 결함이나 손상과 같은 문제가 발생할 수 있기 때문에 세심한 설계가 필요합니다.

특히, 플라스틱 부품이 금속 금형 벽면에 마찰되거나 긁히는 경우, 미세한 흠집이라 하더라도 최종 제품의 표면 품질과 상품성을 크게 저하시킬 수 있습니다.

이러한 문제를 예방하기 위해서는 부품이 금형에서 원활하게 이탈(탈형)할 수 있도록, 금형 설계 시 '구배각(Draft Angle)'을 반드시 고려해야 합니다. 구배각은 성형품이 금형에 달라붙지 않고 매끄럽게 분리될 수 있도록 도와주는 경사면으로, 사출 성형 성공에 있어 핵심적인 요소입니다.

설계 권장사항:

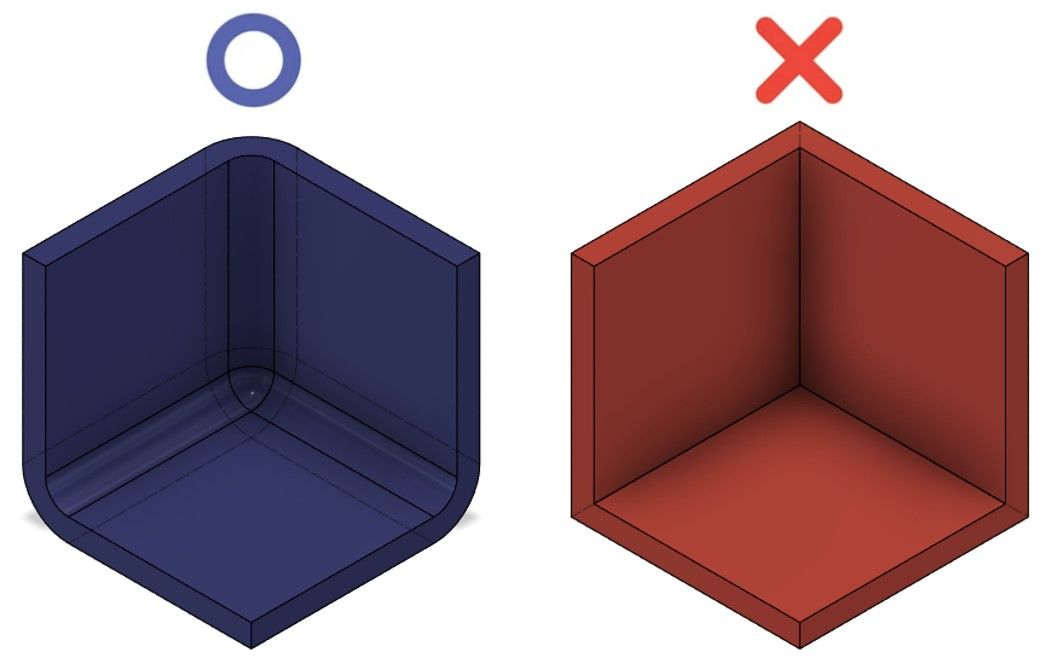

필렛(Fillet)

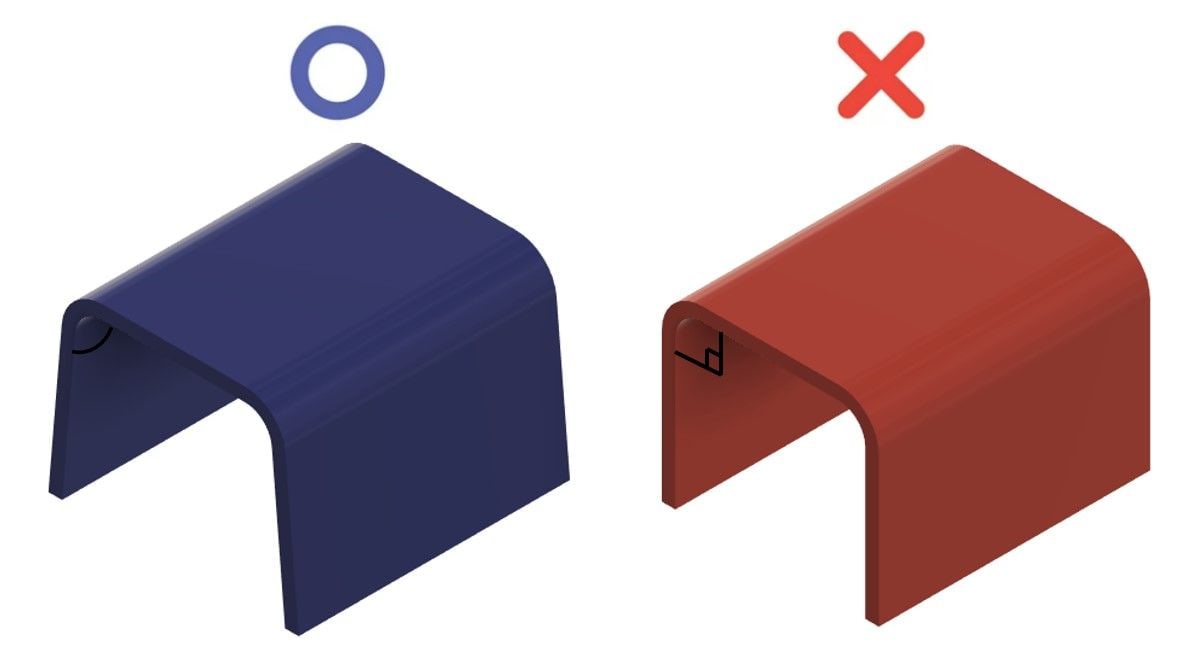

모서리나 단차가 있는 부위는 응력 집중으로 인해 균열, 파손의 원인이 될 수 있습니다. 이를 방지하기 위해 곡면 처리, 즉 필렛(Fillet)을 적용합니다.

설계 권장사항:

언더컷(Under cut)

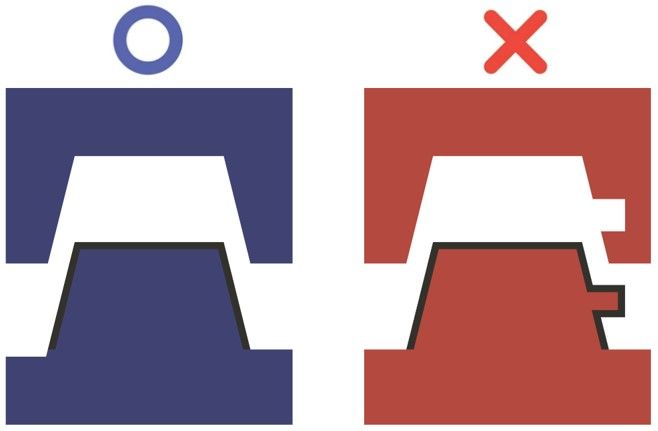

언더컷이란 금형의 개폐만으로는 제품을 분리할 수 없는 형상을 의미합니다. 대표적으로 돌출되거나 오목한 형상이 이에 해당합니다.

이러한 구조는 금형에 슬라이드 코어 등 추가적인 부품이 필요하게 하며, 이는 다음과 같은 문제를 유발할 수 있습니다:

• 금형 구조 복잡화 → 금형 제작 비용 상승
• 내구성 저하 → 외관 불량 발생 가능
• 생산 속도 저하 → 납기 리스크

가능하면 언더컷 없는 방향으로 설계하는 것이 가장 이상적입니다.

우회설계

언더컷이 반드시 필요한 상황이라면, 다음과 같은 방법으로 금형 구조를 단순화할 수 있습니다.

파팅라인 이동

파팅라인(금형의 이음선 위치)을 조정함으로써, 언더컷이 외부로 드러나는 것을 회피할 수 있습니다. 이는 외관 품질 유지에도 효과적입니다.

강제 밀어내기

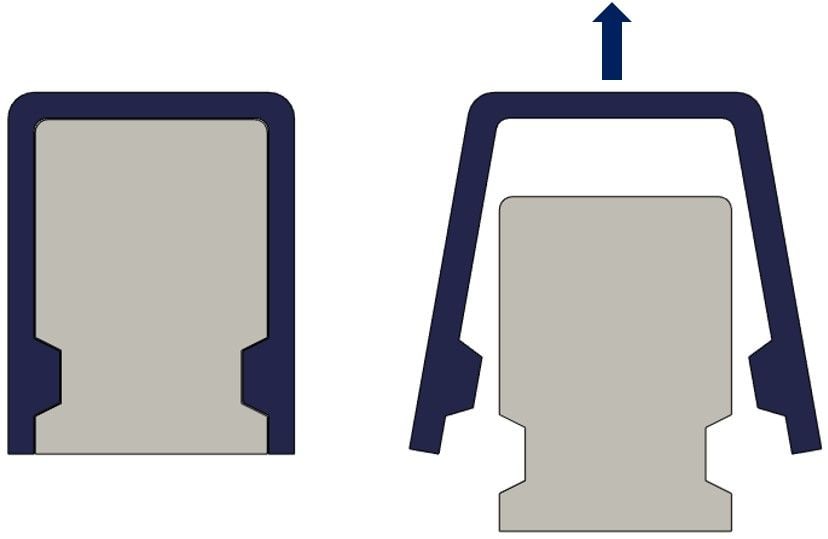

탄성 소재의 경우, 언더컷이 작다면 부품을 강제로 밀어내는 방식으로 사출 후 제거할 수 있습니다. 다만, 다음과 같은 조건을 충족해야 합니다:

• 소재가 연질이며 탄성이 좋아야 함 (예: HDPE, PA 등)
• 구조적으로 탄성 확보가 가능한 형상 (예: 캡 형태)
• 리브나 모서리 등 탄성 방해 요소 없음
• 언더컷 리드 각도는 30~40°

기능요소 설계

인서트너트(Insert nut)

인서트는 금속 나사를 플라스틱 부품에 견고하게 고정시키기 위한 부품입니다. 일반적으로 열 삽입, 초음파 삽입 또는 금형 내 배치를 통해 사용됩니다.

권장사항

• 보스 설계 시 접시형 홀 권장
• 나사산은 표준 탭으로 가공
• 반복 조립이 예상되는 부품에 적합

스냅 핏(Snap fit)

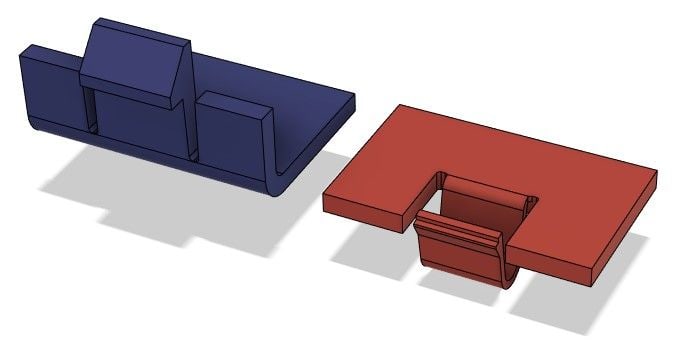

스냅 핏은 별도의 나사나 접착제 없이 간편하게 결합 가능한 구조입니다. 탄성 복원력을 활용한 방식으로, 다음과 같은 장점이 있습니다:

• 조립 공정 단축
• 분해/재조립 가능
• 단가 절감

설계 주의사항:

• 재료의 굴절률, 탄성, 항복 강도 계산 필요
• 언더컷 없이 체결 가능한 구조 설계 권장
• 스냅 핏 두께: 벽 두께 × 0.5
• 수직면에는 구배각을 반드시 포함

경첩(Hinge)

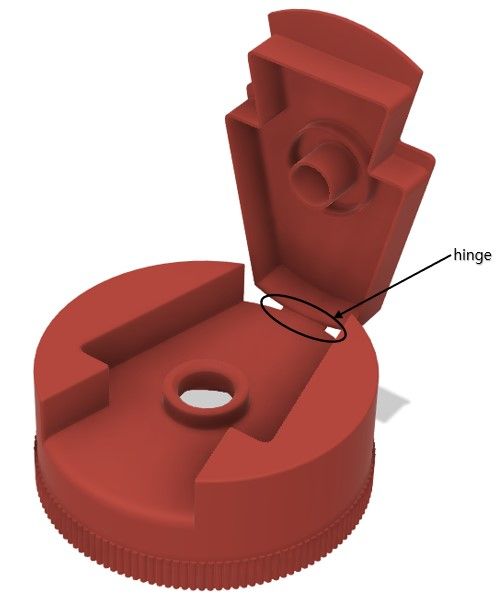

경첩 또는 힌지는 하나의 부품 내에서 두 영역을 접고 펼 수 있도록 연결해주는 구조입니다. 일반적으로 플라스틱 용기, 캡, 생활용품 등에 사용되며, 재료의 탄성(flexibility)을 적극적으로 활용해야 하기 때문에 설계 단계에서 유연한 소재 선택이 필수적입니다.

경첩 구조는 반복적인 굽힘에도 파손되지 않아야 하므로, 스냅 핏과 마찬가지로 재료의 물성(탄성률, 항복 강도 등)에 대한 정밀한 고려가 필요합니다. 실제 제품 적용 전, 다수의 시제품 제작 및 물성 테스트를 통해 최적 조건을 도출하는 과정이 중요합니다.

설계 권장사항:

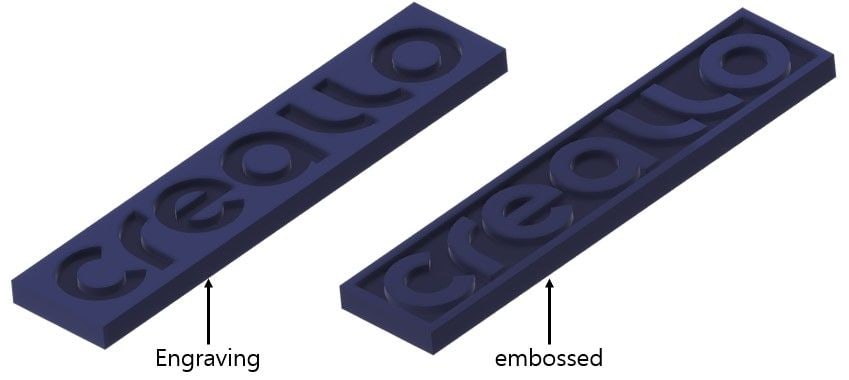

음각/양각 텍스트 (Lettering)

로고, 텍스트, 기호 등은 제품 외관의 브랜딩 요소로 자주 활용됩니다. 금형에는 음각 가공이 필요하므로 아래 기준을 따르시면 안정적인 가공이 가능합니다:

• 높이: 0.5mm 이상
• 글꼴: 20pt 이상, 둥근 글꼴 권장
• 두께 균일한 서체 사용
