AI 분석 결과 출력 불가가 나온 3D 모델, 자동 수정 방법 및 추천 툴
3D 모델링 과정에서 다양한 원인으로 인해 3D 모델에 오류가 발생할 수 있습니다. 특히 크렐로의 AI 시스템 분석 결과 ‘출력 불가’ 판정이 나온 모델은 대부분 메쉬 구조의 문제 (구멍, 비연결, 겹친 면 등)로 인해 3D 프린팅이 불가능하거나, 출력물 품질이 저하될 수 있습니다. 이러한 문제를 자동으로 해결할 수 있는 대표적인 툴 및 활용법을 소개합니다.
비정상 메시를 자동으로 보정해주는 추천 툴
*지원 중단 안내: 아래 3D 빌더와 메쉬믹서는 각각 2024년 7월과 이전 시점부로 개발·공식 지원이 중단된 상태입니다. 지금 설치되어 있다면 계속 사용할 수 있지만, 3D 빌더는 마이크로소프트 스토어에서 제거되어 신규 설치가 어렵습니다. 새로 프로그램을 다운로드하신다면 아래 크렐로 아틀라스를 먼저 살펴보시길 권장합니다.
3D 빌더 (3D Builder) - 지원 중단
3D 빌더는 마이크로소프트에서 제공하던 무료 3D 디자인 소프트웨어로, 기본 도형을 조합하거나 외부 3D 파일을 불러와 자유롭게 수정할 수 있으며, STL, OBJ, 3MF 등 다양한 파일 포맷을 지원합니다. 다만 2024년 7월부로 마이크로소프트 스토어에서 완전히 제거되어, 지금은 신규로 설치할 수 없습니다. 이미 설치되어 있는 경우에만 계속 사용할 수 있습니다.
메쉬믹서 (Meshmixer) - 지원 중단
메쉬믹서는 오토데스크에서 제공하는 무료 3D 메쉬 편집 소프트웨어로, 모델의 다양한 오류(구멍, 비연결, 겹친 면 등)를 자동으로 분석하고 복구할 수 있습니다. 현재 오토데스크는 메쉬믹서의 개발과 기술 지원을 중단한 상태입니다. 지금도 설치해 사용할 수 있지만, 신규 기능이나 버그 수정, 최신 운영체제 대응은 기대하기 어렵습니다.
넷팹 (Netfabb)
넷팹은 오토데스크에서 제공하는 고성능 3D 메쉬 복구 및 분석 소프트웨어로, 복잡한 메쉬 구조의 다양한 오류(구멍, 비연결, 겹친 면, 이중 삼각형 등)를 자동으로 감지하고 복구할 수 있습니다. 대용량 파일이나 매우 복잡한 모델에서도 빠르고 신뢰성 있게 오류를 해결할 수 있으며, 배치 처리, 매크로 스크립트 활용 등 고급 기능도 제공합니다. 넷팹은 전문적인 메쉬 복구가 필요한 산업 현장이나, 복잡한 구조의 3D 프린팅을 준비하는 분들에게 특히 추천됩니다.
*넷팸은 유료 툴이며 체험판을 제공하고 있습니다.
크렐로 아틀라스 (Creallo Atlas)
크렐로 아틀라스는 3D 모델을 확인하고 검토할 수 있는 무료 데스크톱 3D 뷰어입니다. 모델을 열면 메쉬 상태를 진단하고 오류를 수정할 수 있으며, 수정한 모델의 예상 제조 비용까지 같은 화면에서 바로 확인할 수 있습니다. 모델 분석은 사용자 PC에서 처리되어 파일이 외부 서버로 전송되지 않습니다.
현재 제공된 기능은 무료로 사용할 수 있고, 두 프로그램과 달리 개발과 지원이 계속 유지됩니다.
크렐로 아틀라스로 3D 모델 오류 자동 복구하기
크렐로 아틀라스의 오토픽스(Autofix) 기능을 이용해 3D 모델을 3D 프린팅에 적합한 상태로 복구하는 방법을 알아보겠습니다.

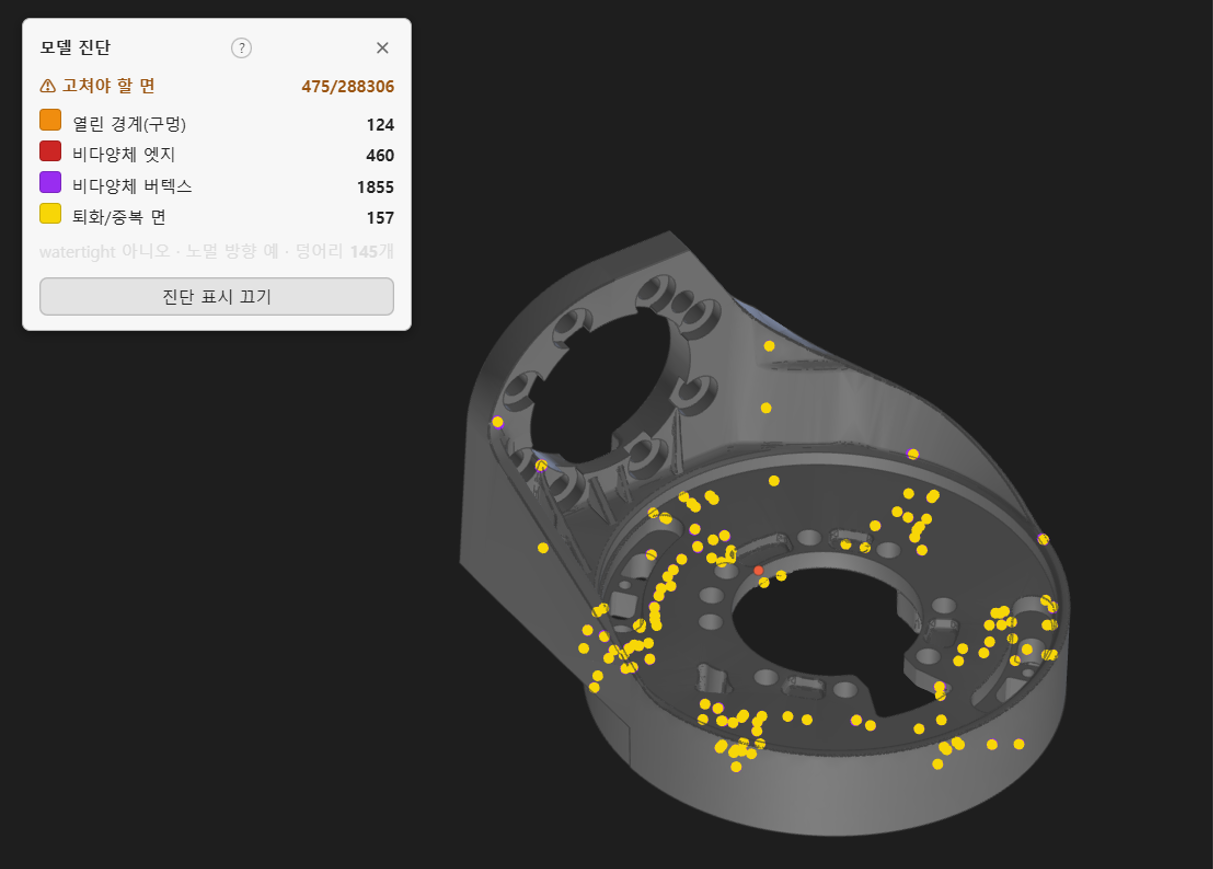

1. 모델 확인하기
크렐로 아틀라스에서 3D 모델을 불러오면 모델 진단 패널에서 오류 유무를 바로 확인할 수 있습니다. 열린 경계(구멍), 비다양체 엣지, 비다양체 버텍스, 퇴화·중복 면 등 오류 유형별로 몇 건이 있는지 표시됩니다.

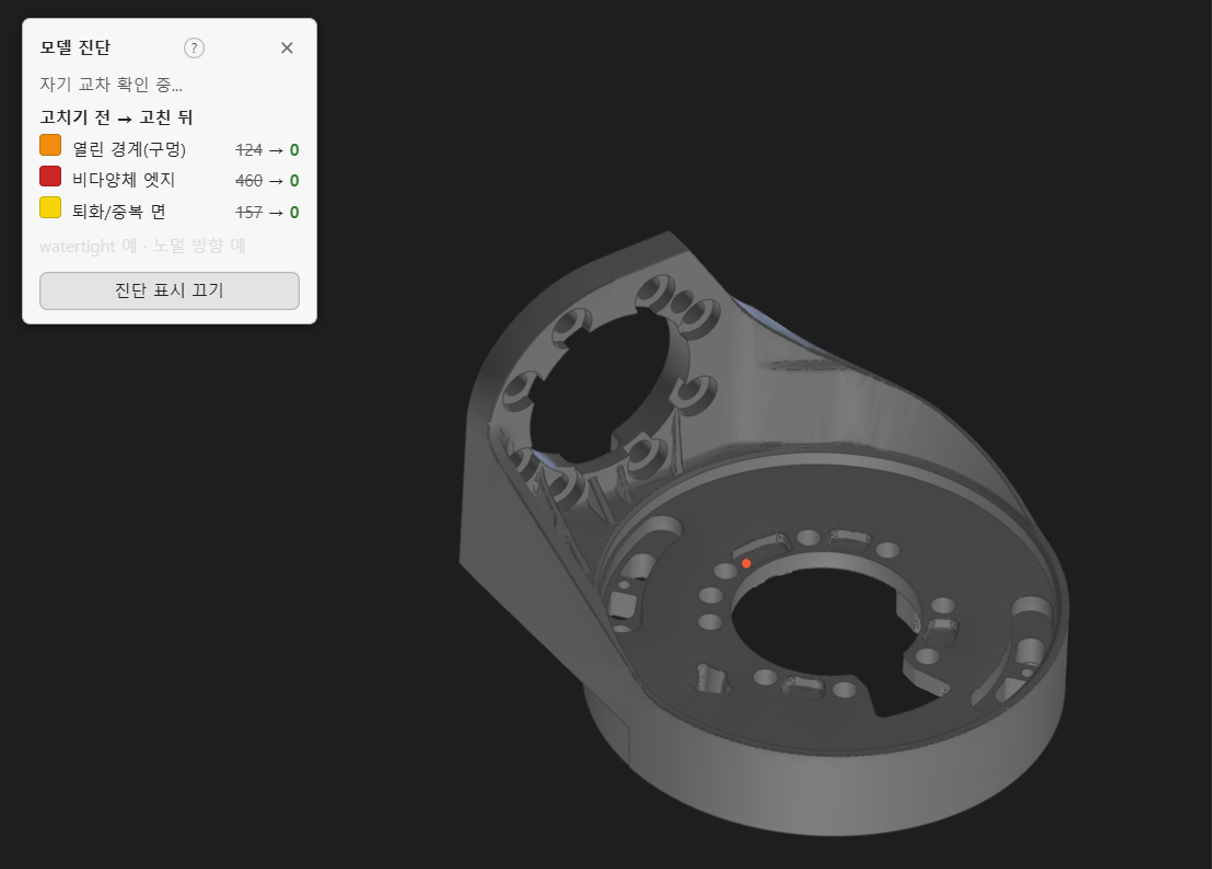

2. 오류 복구하기
오토픽스를 실행하면 감지된 오류가 자동으로 정리됩니다. 열린 경계(구멍)가 22건에서 0건으로 줄고, watertight 상태가 '아니오'에서 '예'로 바뀝니다.
3. 비교하기
수정 전에는 형상이 하나의 개체처럼 보여도 실제로는 닫혀 있지 않아 부피를 계산할 수 없고, 이런 상태로는 3D 프린팅이 불가능하거나 품질이 저하됩니다. 오토픽스를 거치면 형상이 완전히 닫혀 부피 계산과 내부 비움(hollow) 구조 적용이 가능해집니다.
오토픽스로 고칠 수 있는 오류:
- 열린 메쉬(구멍) — 닫힌 형상이 되도록 메웁니다
- 비다양체 모서리 — 한 가지 방법으로 안 되면 다른 방법을 순서대로 시도합니다
- 분리된 덩어리 — 여러 덩어리를 하나로 합칩니다
- 면 방향 — 닫힌 형상이 올바른 부피를 갖도록 정렬합니다
오토픽스 기능 한계점
- 처리 시간이 오래 걸리는 모델 — 시간 상한을 초과하면 원본을 그대로 반환합니다. 더 나빠지지는 않지만 고쳐지지도 않습니다.
- 설계 자체의 문제 — 벽 두께가 기준에 못 미치거나 제조가 불가능한 형상은 메쉬 수리로 해결되지 않습니다. 모델링 단계에서 다시 수정해야 합니다.
AI 분석 결과 ‘불가’가 나온 3D 모델은 대부분 메쉬 오류로 인해 발생합니다. 크렐로 아틀라스나 넷팹과 같은 툴을 활용하면 별도의 복잡한 조작 없이도 모델을 자동으로 복구할 수 있습니다. 각 툴마다 장단점이 있으니, 모델의 복잡도와 필요에 따라 적합한 툴을 선택해 활용하시기 바랍니다.
용도별 대안을 더 폭넓게 비교하고 싶다면 아래 글도 참고하세요.
복구 후에도 문제가 지속된다면, 여러 툴을 병행하거나 전문가의 도움을 받는 것도 좋은 방법입니다.
3D프린팅 성공률을 높이기 위해, 모델 복구는 필수적인 단계임을 기억하시기 바랍니다.
3D모델 뷰어 및 보정 툴, 크렐로 아틀라스에 대한 더 자세한 내용은 아래 링크에서 확인하시기 바랍니다.
