3D 프린팅을 위한 설계 최적화 가이드
3D 프린팅은 기존 제조 공정과 달리 복잡한 형상 구현에 유리한 기술입니다. 그러나 프린팅 품질을 확보하고 후처리까지 원활하게 진행하기 위해서는 몇 가지 핵심 설계 원칙을 고려해야 합니다. 본 가이드는 주요 요소들을 중심으로, 실제 출력 전에 반드시 체크해야 할 사항들을 안내합니다.
구체적인 설계 적용 치수들은 아래 자료를 참고하시면 좋습니다.
재료 소모량 최적화
3D프린팅의 출력 시간은 형상의 부피에 대부분 어느 정도 비례하게 됩니다. 사용하는 재료의 부피, 즉 재료 소모량이 많을수록 가공 시간은 늘어나게 되고 이에 따라 가격이 증가하게 됩니다. 형상에 쉘 구조를 적용하여 재료 사용량을 최적화 하게 되면 3D프린팅 비용이 감소함과 동시에 수축으로 인한 불량률과 특정 부위 무게 집중으로 인한 파손의 위험까지 줄일 수 있습니다.
벽 두께 최적화

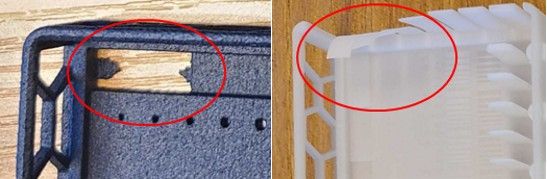

너무 얇은 벽은 출력 중 변형되거나 후처리 과정에서 쉽게 파손될 수 있습니다. 반대로 지나치게 두꺼운 벽은 재료 낭비 및 내부 응력 발생으로 인해 문제를 일으킬 수 있습니다. 사용 공정에 따라 권장 벽 두께는 달라지며, 일반적으로 0.8mm 이상의 벽 두께를 유지하는 것이 안정적입니다. 특히 긴 수직 구조물이나 세밀한 디테일이 포함된 부품은 최소 두께를 더욱 신중히 설정해야 합니다.
갭 최적화
재료와 재료 사이의 간격이 너무 가까울 경우 서로 붙어 있는 상태로 출력될 수 있습니다. 일반적으로 1mm 이상의 갭을 설계하는 것이 안정적입니다.
전체적인 형상의 무게 균형
한쪽으로 무게가 크게 쏠리는 구조의 경우 무게의 영향으로 쉽게 파손이 되게 됩니다. 속을 비우거나 분할하여 제작한 뒤 조립을 하는 방식으로 최적 설계를 하는 것이 좋습니다.
비어 있는 구조물의 설계 유의
파우더 기반 또는 레진 방식의 3D 프린팅에서는 출력 후 내부에 사용되지 않은 재료(액체 또는 파우더)가 남을 수 있습니다. 이러한 재료를 배출하기 위해 적절한 크기의 배출구(드레인 홀)를 추가하게 되는데, 배출구의 위치나 수가 부족할 경우 내부에 재료가 남아 경화되거나, 제품 중량 및 성능에 영향을 줄 수 있습니다.
또한, 드레인 홀을 마감 처리할 경우 자국이 남을 수 있습니다. 오퍼레이팅 단계에서 내부 재료를 배출하기 좋은 위치에 배출구를 임의로 생성하게 되는데, 내부가 비어있는 구조를 설계한다면 드레인 홀을 감안하여 숨기기 좋은 위치에 생성되도록 설계가 필요합니다.
오버행과 서포트 구조 고려하기
3D 프린팅은 적층 방식으로 출력이 이루어지므로, 45도 이상의 경사면이나 공중에 떠 있는 형상은 서포트(지지 구조물) 없이는 출력이 어렵습니다. 가능한 한 오버행 각도를 최소화하고, 서포트 없이도 출력 가능한 형태로 설계하는 것이 좋습니다. 서포트가 필요한 경우, 후가공을 고려해 제거가 용이한 위치에 배치하는 것이 좋습니다.
서포트가 제거된 후에는 표면에 거친 자국이 남을 수 있으며, 해당 부위가 외관이나 정밀도가 중요한 부분이라면 설계 단계부터 후처리 용이성을 고려해야 합니다. 특히 좁은 공간, 내면 구조처럼 접근이 어려운 부위는 서포트를 완전히 제거하지 못할 수 있으며, 이로 인해 품질 저하가 발생할 수 있습니다. 따라서 출력 후 연마, 도장, 조립 등의 후공정이 필요한 경우, 후처리가 가능한 구조와 형상인지 사전에 검토하는 것이 중요합니다.
정확한 출력과 안정적인 후처리를 위해서는 설계 단계부터 3D 프린팅 공정의 특성을 충분히 이해하고 반영하는 것이 중요합니다. 이 가이드를 통해 더 효율적이고 완성도 높은 출력물을 설계해 보세요.
